逆變器是每個光伏電站的心臟。它將光伏模塊的直流電轉換為符合電網標準的交流電，并將其接入公共電網，同時控制和監視整個工廠。

　　在逆變器中，應用了PCB接線端子和軌道式接線端子，是常用的連接部件。

　　逆變器的介紹

　　市場上有不同型號的PV逆變器-可根據以下三個重要特征對其進行分類：功率，模塊接線和電路拓撲。

　　1.功率

　　可用功率輸范圍在兩千瓦到兆瓦。對于家用屋頂工廠，典型輸出為5kW；對于商業工廠（例如工廠或谷倉屋頂），典型輸出為10–20kW；用于光伏電站的典型輸出為500-800 kW。

　　2.模塊接線

　　與直流相關的設計涉及光伏模塊到逆變器的接線。就此而言，在串，多串和中央逆變器之間進行區分，其中術語“串”是指串聯的一串模塊。多串逆變器具有兩個或多個串輸入，每個串輸入都有自己的MPP跟蹤器。當PV陣列由不同方向的子區域組成或部分陰影時，這些選擇特別明智。盡管功率輸出相對較高，但中央逆變器僅具有一個MPP跟蹤器。它們特別適合帶有均質發電機的大型工廠。

　　3.電路拓撲

　　關于電路拓撲，在單相和三相逆變器之間以及帶和不帶變壓器的設備之間進行區分。單相逆變器通常用于小型工廠，在大型光伏電站中，由于4.6 kVA的不平衡負載，必須使用由多個單相逆變器或三相逆變器組成的網絡(luò )。但是，變壓器用于電隔離的目的（某些國家/地區要求），并且可以使PV模塊接地（某些類型的模塊必需）。但是，只要有可能，就使用不帶變壓器的逆變器。它們比變壓器設備更小，更輕，并且工作效率更高。

　　逆變器接線端子實例

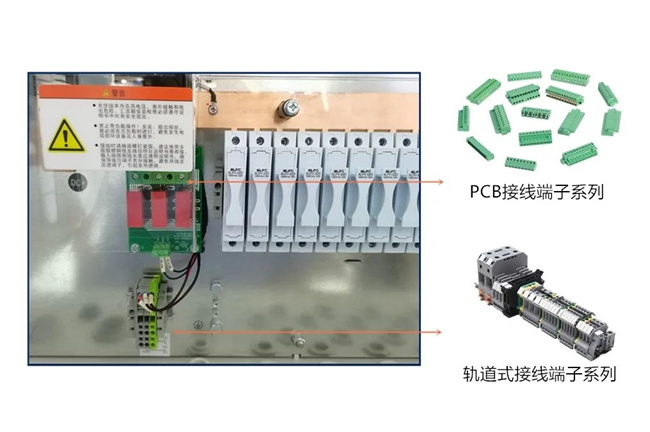

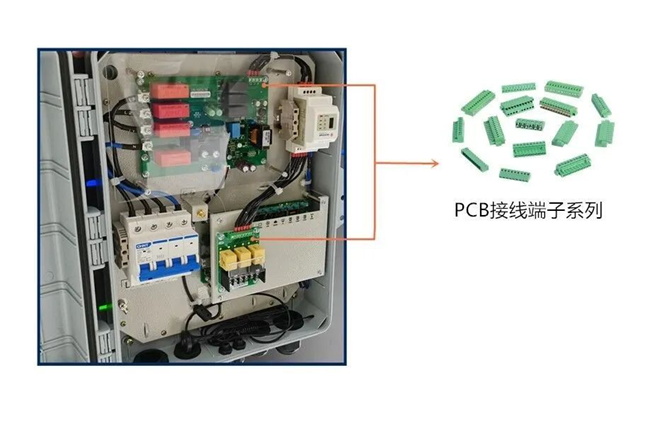

　　在電氣設備中，接線端子是常用的連接部件。例如在逆變器就應用了PCB接線端子和軌道式接線端子。

　　現有光伏逆變器主要包括箱體、電感盒、功率PCB板、I/O PCB 板幾部分，功率PCB板、I/O PCB 板均與電感盒內的電感連接，目前功率PCB板、I/O PCB 板均與電感的連接多是采用導線之間進行連接，采用這種方式逆變器箱體內接線較為復雜，電連接點較多，很容易出現虛接、虛焊的問題，這樣就有可能會(huì )影響逆變器的質量。

　　鑒于以上所述現有技術的缺點接線端子的目的在于提供一種能夠方便導線連接，加快組裝速度、提高工作效率的用在逆變器上的接線方式。

　　卓能提供專業的電連接產品

　　1.接線快速簡單，接觸可靠壓強大，抗振動；

　　2.產品設計符合IEC-60947-7-1及UL1059標準；

　　3.通過UL，CE，CQC等國內外認證，滿足ROHS指令；

　　4.執行嚴苛的企業標準QB/EC05.003-2009；
